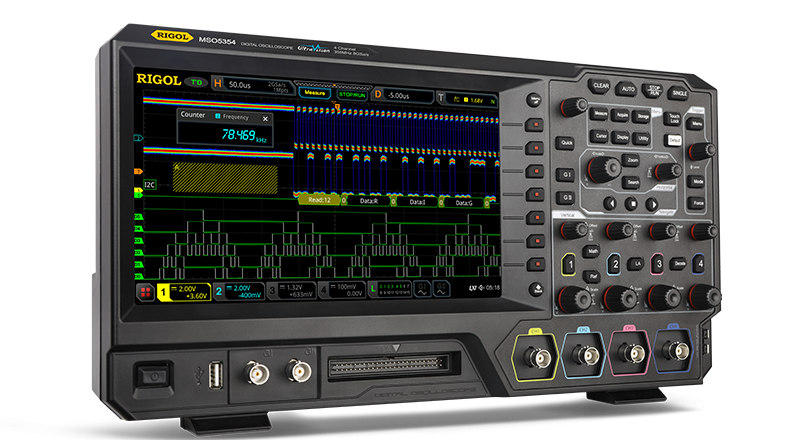

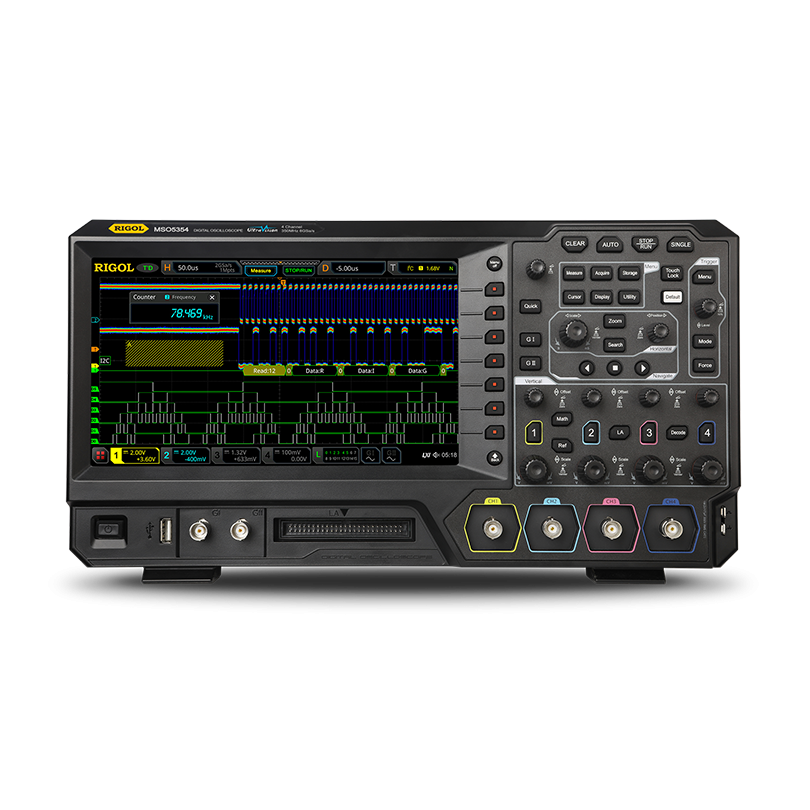

Rigol MSO5074 - Osciloscop 4 canale 70 MHz · 8GSa/s · 16 canale digitale

     Seria MSO5000 de osciloscoape digitale este un model de înaltă performanță și economic, bazat pe tehnologia RIGOL UltraVision II.

     Seria MSO5000 de osciloscoape digitale este un model de înaltă performanță, proiectat pe baza tehnologiei RIGOL UltraVision II. Cu un ecran multi-touch capacitiv de 9 inch, seria MSO5000 integrează 7 instrumente independente într-unul singur, oferind un raport excepțional între lățimea de bandă și rata de eșantionare, o adâncime extrem de mare a memoriei și alte specificații excelente. Designul său compact și portabil face ca toate produsele din seria MSO să suporte multiple canale, lățimi de bandă și upgrade-uri ale software-ului de analiză. Datorită integrării mai multor funcții ale diverselor instrumente, diferitele grupuri de utilizatori pot alege produsul dorit în funcție de nevoile lor, economisind astfel bugetul într-o mare măsură, beneficiind în același timp de suportul superior pentru testare și de o experiență de utilizare excelentă.

• Lățime de bandă analogică: 350 MHz, 200 MHz, 100 MHz și 70 MHz; opțiunea de upgrade pentru lățimea de bandă este suportată.
• Canale analogice: 2 sau 4 canale (upgradabile), 16 canale digitale standard (necesită sondă LA).
• Rată de eșantionare în timp real: până la 8 GSa/s.
• Adâncime de memorie: până la 200 Mpts (opțional).
• Rată înaltă de captare a formelor de undă: peste 500.000 wfm/s.
• Măsurători automate: 41 de parametri ai formei de undă; funcție de măsurare hardware pe toată memoria.
• Diverse declanșări și decodări ale protocolului serial.
• Funcții de înregistrare și redare în timp real hardware, neîntrerupt: până la 450.000 de cadre.
• Taste independente de căutare, navigare și tabel de evenimente.
• Software avansat de analiză a puterii integrat (opțional).
• Diagramă Bode pentru analiza testelor de buclă.
• Integrează 7 instrumente independente într-unul singur: osciloscop digital, analizor logic, analizor de spectru, generator de forme de undă arbitrare, voltmetru digital, numărător de frecvență și totalizator, și analizor de protocol.
• Ecran multi-touch capacitiv de 9 inch, afișaj cu intensitate variabilă pe 256 de nivele, cu persistență color.

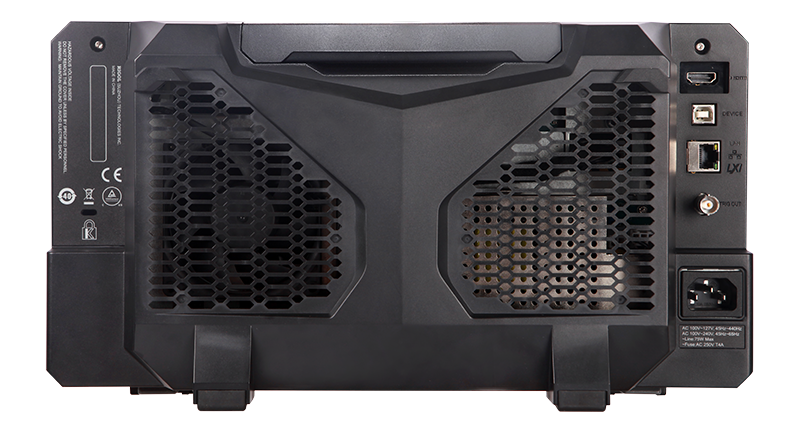

• Interfețe multiple disponibile: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT și USB-GPIB.
• Control web pentru comenzi de la distanță.
• Upgrade unic online.
• Design industrial inovator și delicat, ușor de utilizat.

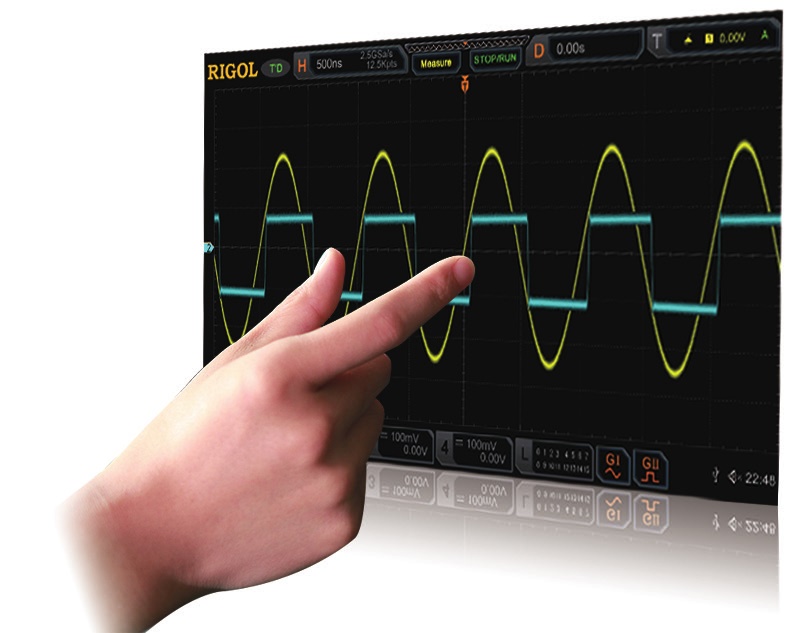

Afișaj Tactil
Ecranul capacitiv multi-touch de 9 inch permite utilizarea diverselor gesturi tactile, menținându-se astfel în pas cu tendințele actuale în dezvoltarea operării prin ecran. În același timp, seria de osciloscoape digitale MSO5000 păstrează funcționalitățile de operare prin butoane și taste specifice osciloscoapelor digitale tradiționale RIGOL, optimizând într-o mare măsură interacțiunea prietenoasă cu utilizatorul.

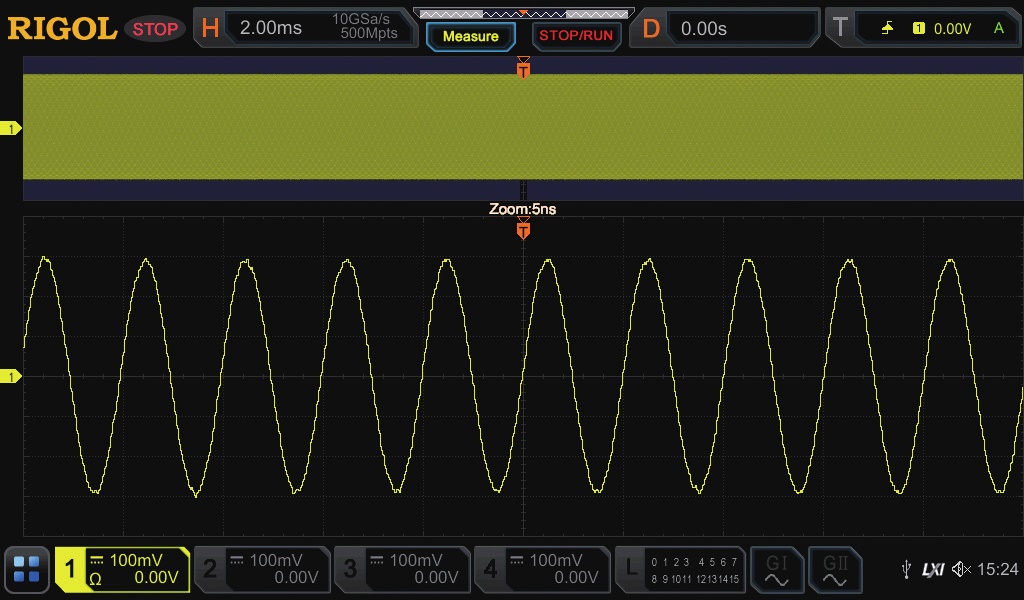

Raport Ridicat între Rata de Eșantionare și Lățimea de Bandă
Lățimea de bandă și rata de eșantionare sunt specificații tehnice esențiale pe care inginerii le prioritizează în selecția unui osciloscop digital. Seria MSO5000 oferă o rată maximă de eșantionare în timp real de 8 GSa/s și un raport eșantionare/lățime de bandă de 23X pentru o lățime de bandă de 350 MHz, ceea ce o poziționează semnificativ înaintea altor produse din aceeași categorie.

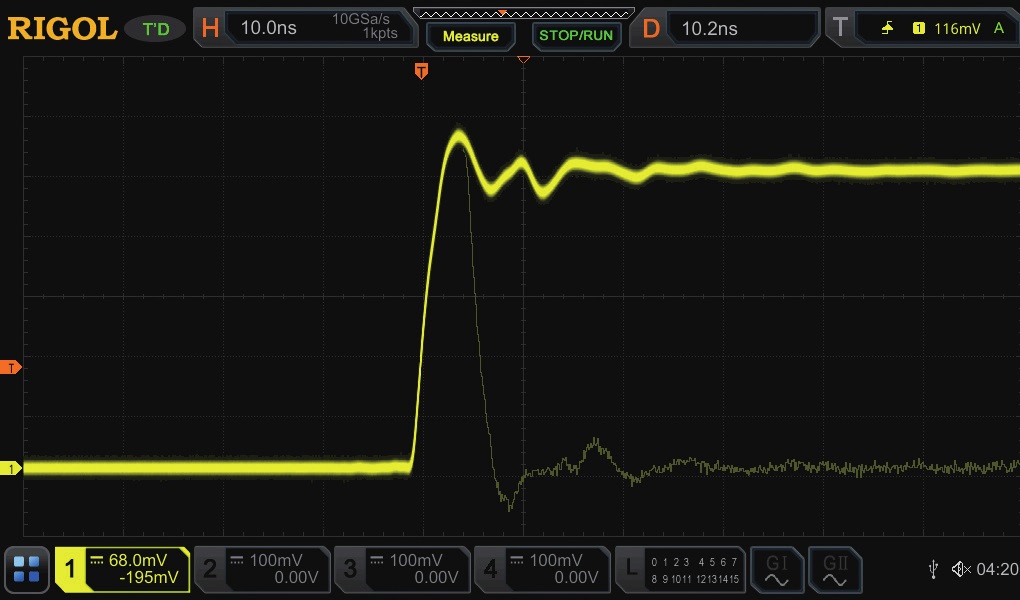

Rată de Captură de 500.000 wfms/s
În procesul de proiectare și depanare, inginerii dedică adesea mult timp identificării problemelor. Un instrument de depanare adecvat poate îmbunătăți semnificativ eficiența muncii. Osciloscopul din seria MSO5000 poate atinge o rată de captură a formelor de undă de până la 500.000 wfms/s, facilitând identificarea rapidă a erorilor și evenimentelor rare din formele de undă, ceea ce crește considerabil eficiența procesului de depanare.

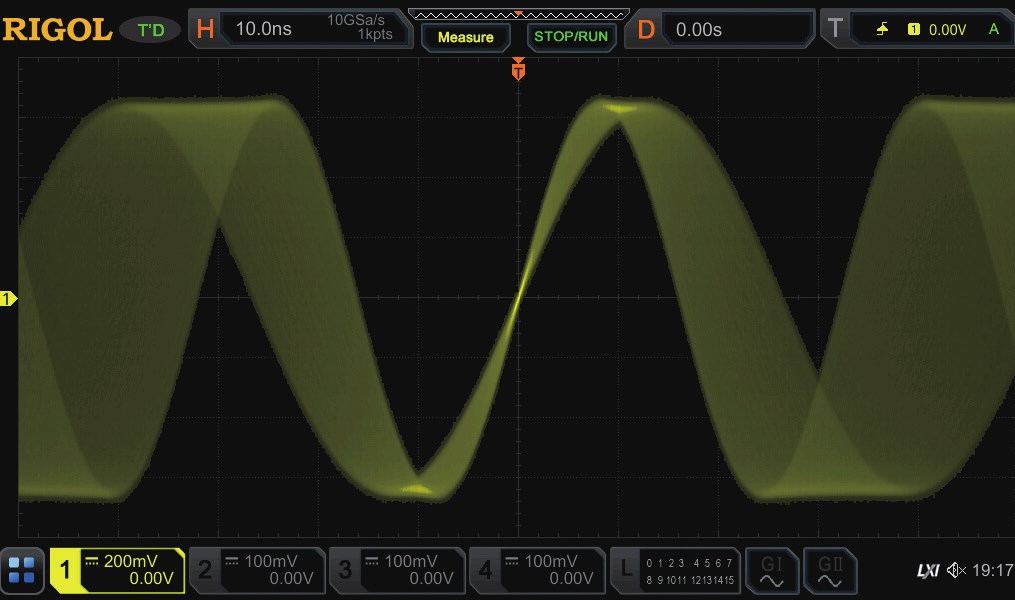

Afișare cu Gradare de Intensitate pe 256 de Nivele
Funcția de gradare a intensității pe 256 de niveluri permite reflectarea frecvenței de apariție a evenimentelor rare. Noua funcție de persistență a culorilor evidențiază semnalele cu probabilități diferite printr-o gradație coloristică distinctă. Utilizatorii pot seta timpul de persistență pentru a controla durata de afișare a formelor de undă, îmbunătățind astfel capacitatea de vizualizare a evenimentelor rare.

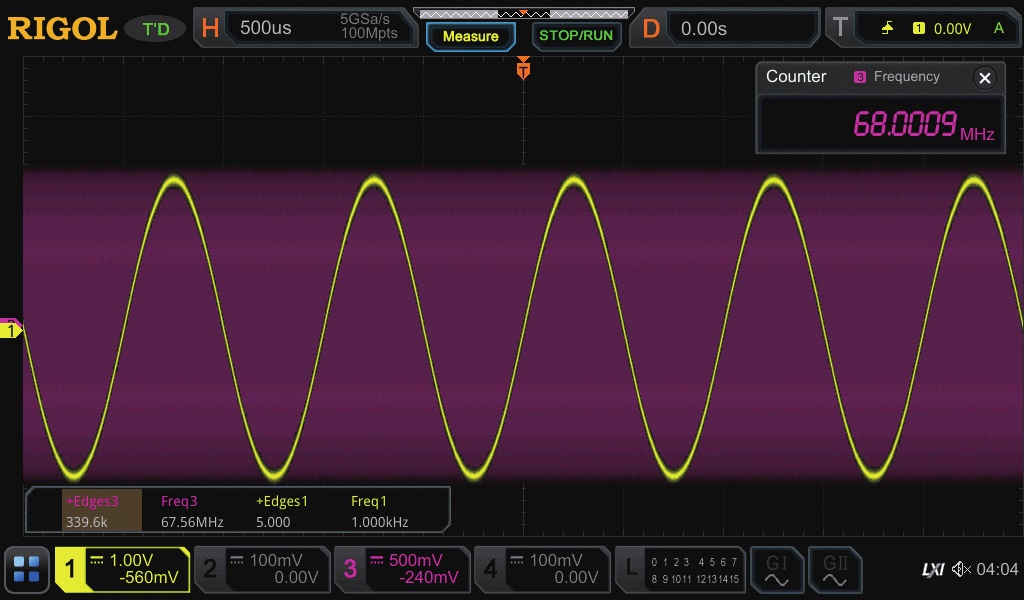

Măsurători Automate pe Memoria Completă
Măsurătorile automate reprezintă un instrument fundamental pentru ingineri în analiza rapidă a semnalelor, necesitând procese eficiente și rezultate precise. MSO5000 suportă măsurători automate pe întreaga memorie hardware, oferind analize pentru 41 de parametri ai formei de undă și afișând statistici și analize pentru 10 elemente simultan.

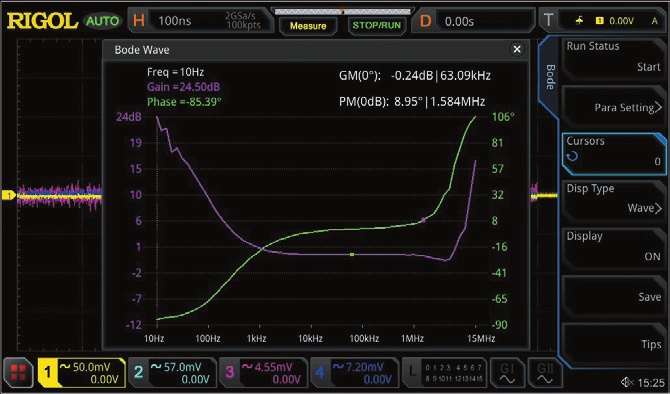

Diagrama Bode
Stabilitatea surselor de alimentare în comutație influențează direct fiabilitatea întregului sistem. Seria MSO5000 poate genera semnale de măturare pe un interval specificat, utilizând modulul generatorului de semnal integrat, și poate trimite semnalul către sursa de alimentare în comutație pentru testarea buclelor. Diagrama Bode generată oferă variațiile de câștig și fază ale sistemului în funcție de frecvență, permițând inginerilor să vizualizeze clar datele. Prin analizarea parametrilor precum marginea de fază (PM) și marginea de câștig (GM), se poate evalua stabilitatea sistemului.

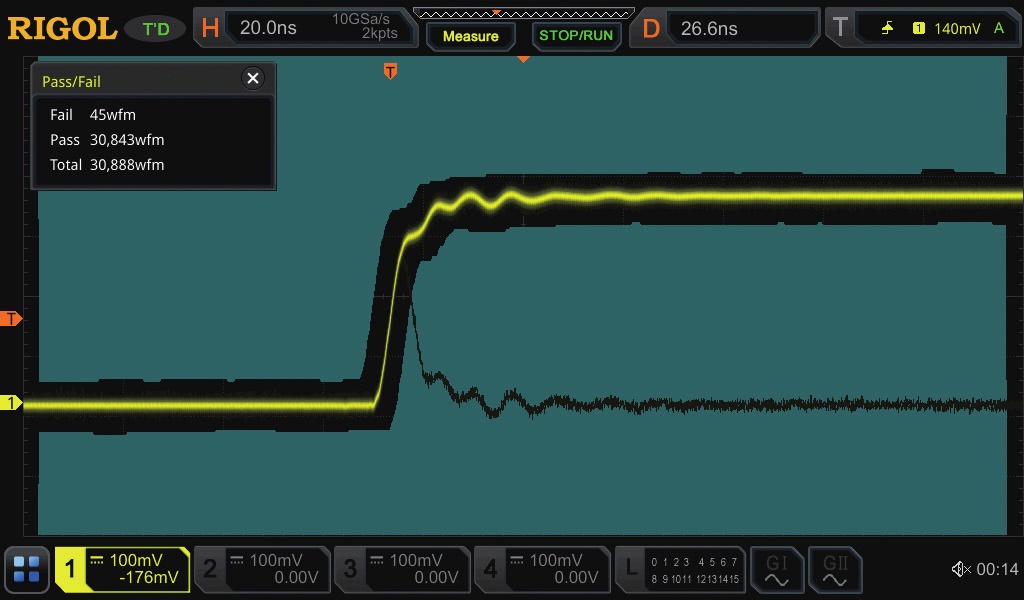

Testare Pass/Fail
Seria MSO5000 este echipată standard cu funcția de testare hardware Pass/Fail, utilă pentru monitorizarea pe termen lung a semnalelor, verificările din timpul proiectării și testarea pe liniile de producție. Utilizatorii pot defini o mască de testare bazată pe o formă de undă „standard” cunoscută și compara semnalul testat cu forma de undă „standard”, afișând statistici legate de rezultate.

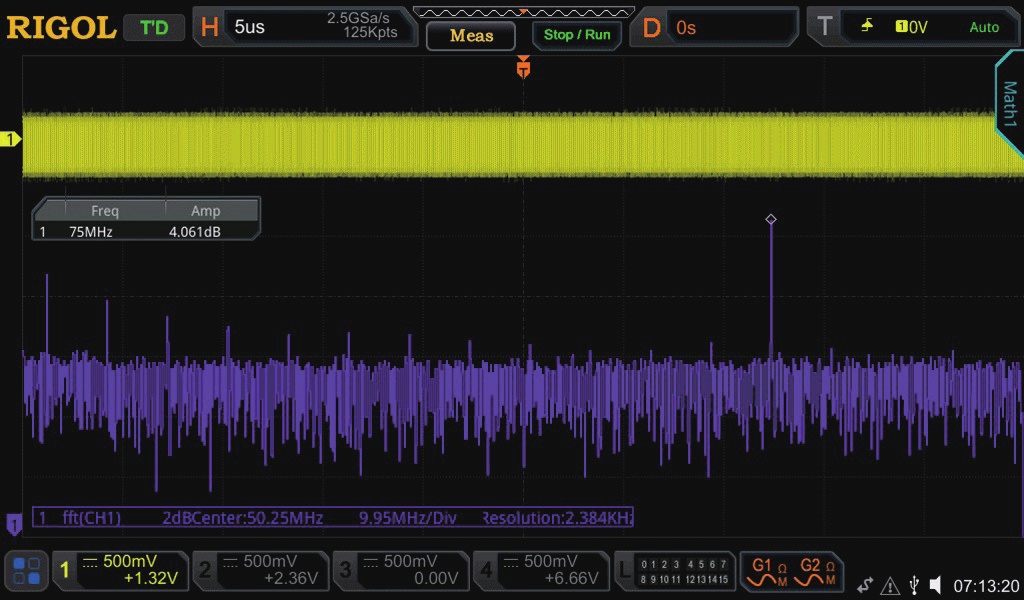

Analiză FFT Îmbunătățită
Seria MSO5000 poate analiza până la 1 milion de puncte FFT, îmbunătățind considerabil rezoluția frecvenței și facilitând analiza zgomotului perturbator din circuitul testat. Utilizatorii pot ajusta forma de undă spectrala prin setarea frecvenței centrale și a intervalului sau prin setarea frecvenței de pornire și oprire.

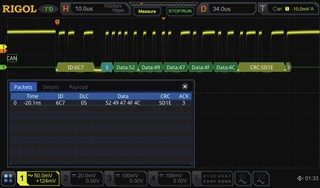

Varietate de Declanșatoare și Decodificări de Protocoale
Seria MSO5000 oferă funcții avansate de declanșare, incluzând declanșatoare pe margine, impuls, pantă, video, model, durată, timeout, Runt, fereastră, întârziere, configurare/menținere, marginea N și declanșatoare pentru protocoale seriale. Aceste funcții ajută inginerii să capteze și să identifice rapid semnalele de interes. Decodările opționale ale protocoalelor seriale pot analiza simultan 4 magistrale seriale, iar afișarea tabelului cu evenimente de decodificare ajută la identificarea rapidă a erorilor și semnalelor defecte, îmbunătățind eficiența depanării sistemului. Seria MSO5000 suportă decodificări pentru RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay și MILSTD-1553.
