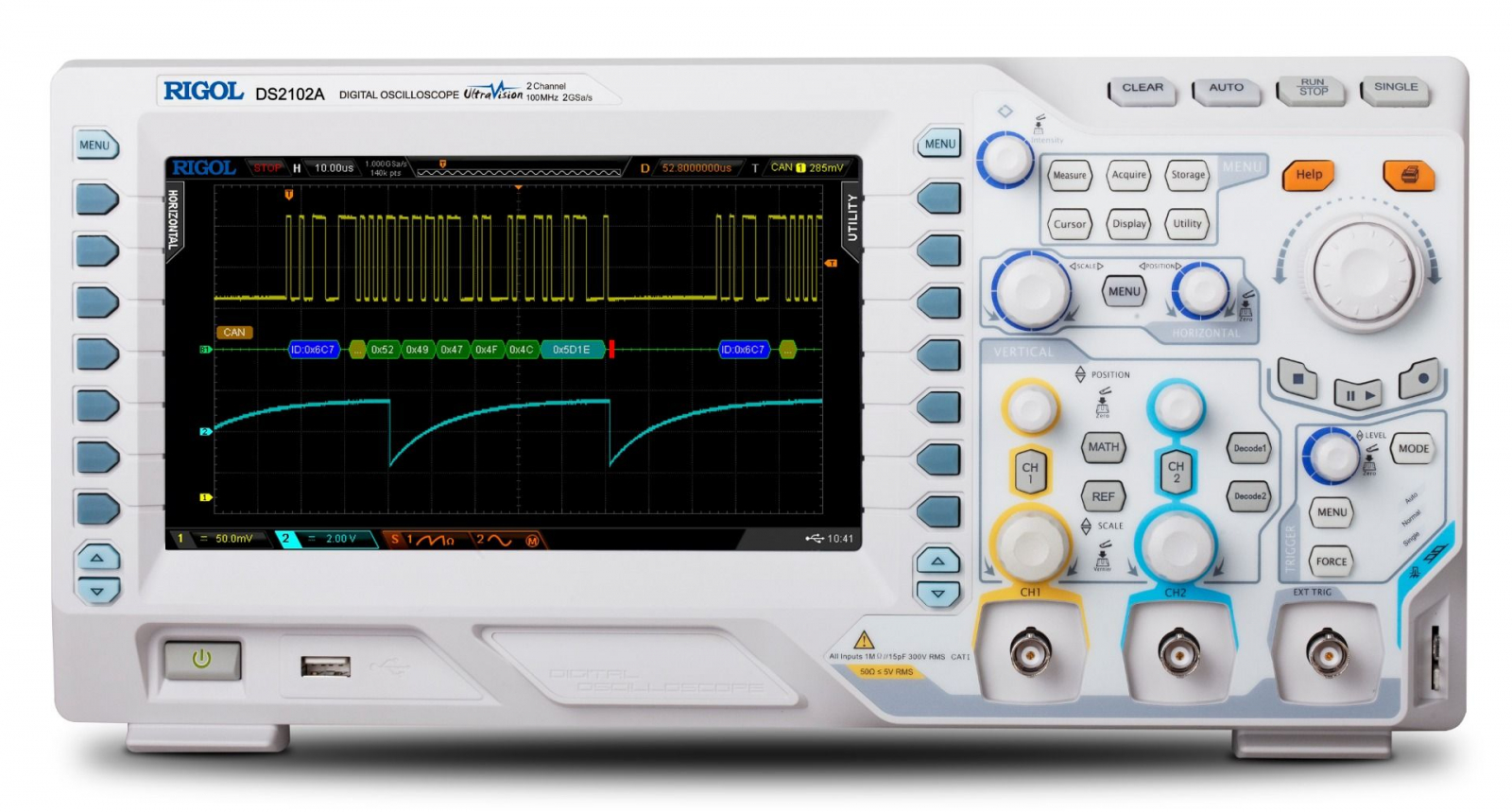

Rigol DS2102A - Osciloscop 2 canale 100 MHz · 2GSa/s · 56Mpts

Seria MSO/DS2000A de osciloscoape digitale reprezintă osciloscoape digitale universale cu lăţimi de bandă cuprinse între 100 MHz și 300 MHz și rate de eşantionare de până la 2 Gsa/s

• Lățime de bandă de până la 300 MHz, standard cu intrare de 50 Ω
• 2 canale analogice, 16 canale digitale (MSO)
• Nivel de zgomot redus, gamă verticală extinsă: 500 μV/div ~ 10 V/div
• Rată de eșantionare în timp real: canal analogic până la 2 GSa/s, canal digital până la 1 GSa/s (MSO)
• Adâncime de memorie: canal analogic până la 14 Mpts (standard) / 56 Mpts (opțional), canal digital până la 14 Mpts (standard) / 28 Mpts (opțional, MSO)
• Tehnologie inovatoare "UltraVision"
• Rată de captare a formei de undă de până la 52.000 wfms/s
• Afișaj cu intensitate variabilă pe până la 256 nivele
• Până la 65.000 cadre hardware pentru înregistrarea, redarea și analiza formelor de undă în timp real (standard)
• O varietate de funcții de declanșare și decodare a magistralei (Paralel, RS232, I2C, SPI, CAN)
• Sursă de semnal integrată dual-channel de 25 MHz (MSO2000A-S)
• Conectivitate completă: USB gazdă și dispozitiv, LAN (LXI), AUX, USB-GPIB (opțional)
• Ecran TFT de 8 inch (800x480) WVGA

Seria MSO/DS2000A reprezintă noul osciloscop digital mainstream, destinat să răspundă aplicațiilor clienților prin tehnologia sa inovatoare. Seria MSO2000A oferă 2+16 canale, fiind destinată pieței de proiectare și testare embedded datorită specificațiilor sale de vârf în industrie, funcțiilor puternice de declanșare și capacităților extinse de analiză.

Pe lângă funcțiile puternice ale DS2000A, MSO2000A oferă mai multe avantaje:

• 16 canale digitale
• Rata de eșantionare a canalelor digitale de până la 1 GSa/s
• Adâncimea de memorie a canalelor digitale de până la 28 Mpts
• Rata de captare a formelor de undă pentru canalele digitale de până la 52.000 wfms/s
• Funcții hardware de înregistrare și redare a formelor de undă în timp real, cu posibilitatea de a înregistra până la 65.000 de cadre
• Declanșare și decodare pe canale analogice și digitale
• Operațiuni simple de grupare și separare a canalelor digitale
• Suportă o varietate de niveluri logice
• Până la 2+16 canale; declanșare pe canale analogice și digitale
• Afișare și analiză corelate în timp pentru formele de undă ale canalelor analogice și digitale

Precizie ridicată și intrare cu zgomot redus

Osciloscoapele din seria DS2000A permit măsurarea semnalelor de amplitudine foarte mică datorită unui etaj de intrare specializat, dezvoltat recent de Rigol. Rezoluția verticală începe de la 500 µV (0,5 mV) per diviziune. Într-un exemplu capturat, se evidențiază măsurarea unui semnal pătrat cu amplitudinea de 1 mV (galben).

Răspuns de frecvență optimizat

Etajele de intrare ale DS2000A prezintă un comportament aproape ideal în ceea ce privește răspunsul în frecvență. Într-un exemplu, un semnal cu timp de creștere de 1,4 ns și amplitudinea de aproximativ 5 mV prezintă o depășire mai mică de 5%.

Memorie extinsă (14 Mpts / 56 Mpts)

Osciloscoapele Rigol DS2000A sunt echipate cu o memorie internă capabilă să stocheze până la 14 milioane de puncte de măsurare. Utilizatorul poate mări secțiuni specifice ale semnalului capturat pentru a analiza detaliile și poate derula printre punctele de măsurare. Cu ajutorul modulului opțional de extindere a memoriei MEM-DS2, se pot atinge 56 de milioane de puncte de date. Modulul este disponibil în secțiunea „Accesorii” a paginii produsului.

Înregistrare și analiză a formelor de undă în timp real

Datorită ratei mari de eșantionare și memoriei extinse, DS2000A poate înregistra până la 50.000 de forme de undă pe secundă. Acestea pot fi afișate și analizate cu ușurință.

Afișaj cu intensitate variabilă pe mai multe niveluri

Funcția „Multi-Level Grading Intensity” permite afișarea caracteristicilor extinse ale semnalelor care implică un număr mare de valori de măsurare, asigurând o vizualizare completă.

Funcții de declanșare pe magistrale seriale (RS232, I²C, SPI)

Declanșarea pe sisteme de magistrale seriale (RS232/UART, I²C și SPI) este integrată standard în seria DS2000A.

Funcție de decodare a magistralelor seriale

Cu modulul opțional SD-DS2 Decoding Kit, pachetele de date seriale ale diferitelor sisteme de magistrale pot fi analizate, decodificate și afișate direct sub formă de valori în format byte. Protocoalele suportate includ RS232/UART, I²C și SPI. Modulul SD-DS2 este disponibil în secțiunea „Accesorii”.

Funcții de declanșare avansate

Osciloscoapele din seria DS2000A oferă opțiuni complexe de declanșare, adecvate pentru utilizare profesională. Funcțiile speciale de declanșare, precum „Windows”, „Nth Edge”, HDTV, întârziere, timeout, durată și USB, sunt disponibile prin modulul opțional AT-DS2 Advanced Trigger.

Declanșare pe impulsuri scurte („Runt Trigger”)

În modul runt trigger, osciloscopul poate declanșa pe impulsuri scurte care nu ating amplitudinea maximă. Pot fi definite trei praguri de tensiune (de exemplu, 10%, 50% și 90%). Dacă semnalul trece primele două praguri într-o direcție, dar nu atinge al treilea, se activează declanșarea.

Sistem matematic avansat

Seria DS2000A include un sistem matematic modern care permite realizarea unor calcule complexe asupra semnalelor utilizând formule definite de utilizator.

Teste „Pass/Fail” pe baza unor măști predefinite

Testarea de tip „Pass/Fail” este utilă în diagnoza rețelelor de comunicații și alte aplicații. Caracteristici: măști definite de utilizator, număr de succese/eșecuri, oprire automată la eșec, alarmă pentru eșec.

Măsurători automate cu statistici

Osciloscopul poate măsura simultan până la cinci parametri, precum timpii de creștere și descreștere, amplitudinea, lățimea impulsurilor și ciclul de funcționare. Pentru fiecare parametru sunt afișate statistici (valori maxime, minime și medii).

Generator de forme de undă arbitrare cu două canale

Osciloscoapele din seria DS2000A-S includ un generator de forme de undă arbitrare cu două canale, care permite generarea de semnale de până la 25 MHz (sinusoidale), cu o amplitudine maximă de 5 Vpp și o rată de eșantionare de până la 200 MSa/s. Ieșirile semnalelor sunt poziționate pe partea din spate a dispozitivului.
