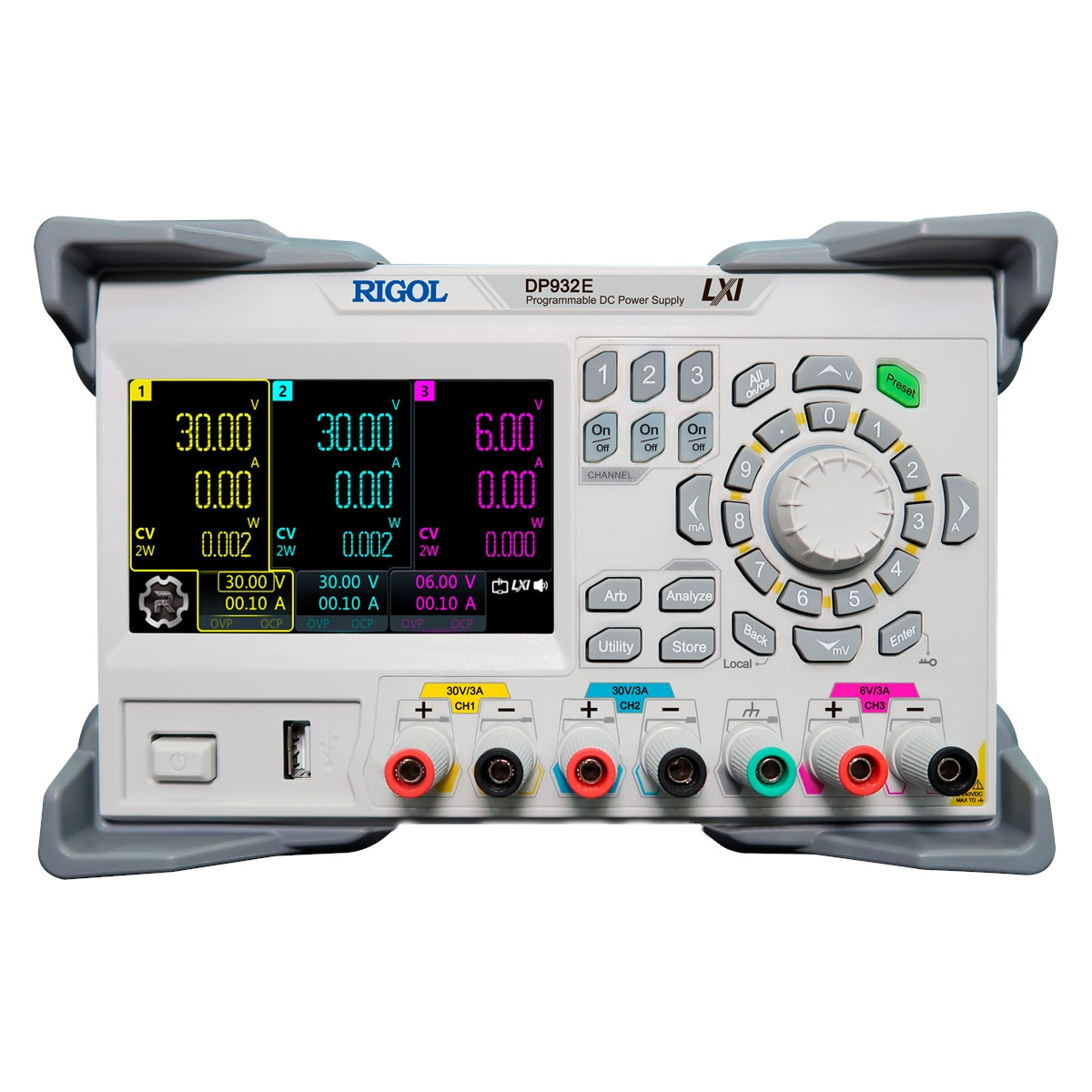

Rigol DP932E - Sursa de laborator · 198W · 60V · 6A

     Seria de surse de alimentare DP900 oferă soluții de alimentare CC de banc, ideale pentru analiza puterii în mediul de laborator sau testare. Aceste surse de alimentare combină un interfață modernă cu ecran tactil color de 4,3 inch cu flexibilitate și funcții de viteză superioară, fiind concepute pentru a îmbunătăți eficiența și performanța în aplicații diverse.

     Modelele DP932A, DP932U și DP932E din seria DP900 dispun de 3 canale independente complet izolate, oferind o putere totală maximă de până la 210 W. Fiecare canal are specificații de tensiune și curent variate, adaptate pentru o gamă largă de teste:

• DP932A (Standard): 32 V/3 A || 32 V/3 A || 6 V/3 A
• DP932U (University - cu prize de siguranță): 32 V/3 A || 32 V/3 A || 6 V/3 A
• DP932E (E-commerce): 30 V/3 A || 30 V/3 A || 6 V/3 A

     Toate modelele oferă protecție la supratensiune, supracurent și supratemperatură, și dispun de o precizie excelentă în programare și citire, cu un timp de răspuns tranzitoriu de sub 50 μs și o fluctuație și zgomot redus la ieșire (<350 μVrms/2 mVpp). Timpul de procesare al comenzilor este de sub 10 ms, iar conectivitatea se realizează prin interfețele USB, LAN și I/O digital.

     Un aspect remarcabil al surselor DP900 este funcția de arbitar de mare viteză, activabilă, care permite actualizarea ieșirii sursei de alimentare de până la 10 ori pe secundă, facilitând crearea rapidă a formelor și modelelor repetitive direct de pe panoul frontal. De asemenea, canalele 1 și 2 pot fi combinate intern, fie în paralel, fie în serie, pentru a extinde capacitatea de putere în scopuri de testare mai exigente.

Diferențele între modelele DP932A și DP932U:

• DP932A vine cu toate funcțiile activate, fiind ideal pentru utilizatori care necesită performanță completă din start.
• DP932U oferă opțiuni suplimentare pentru rezoluție, I/O digital și viteză arbitrară, precum și prize de siguranță banana în locul posturilor de legătură ale modelului DP932A, fiind astfel o variantă mai sigură pentru utilizatorii din domeniul educațional sau în cercetarea aplicată.

Seria DP900 este o alegere esențială pentru ingineri, tehnicieni și cercetători, datorită combinației sale de performanță, flexibilitate și ușurință în utilizare.

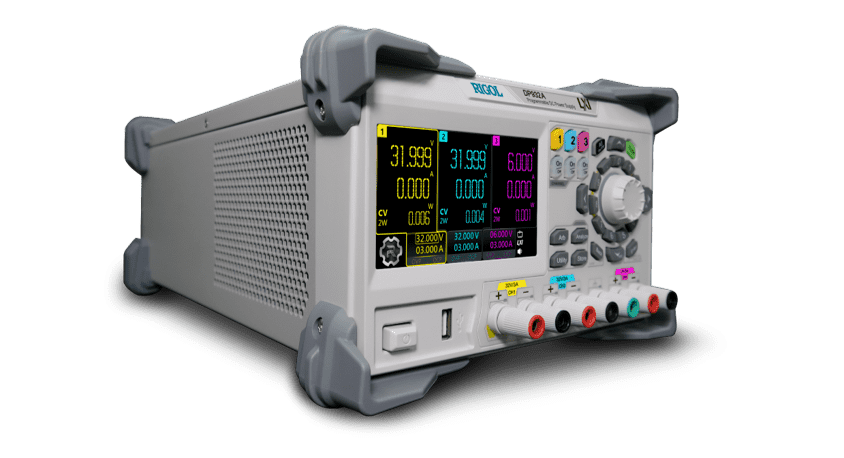

DP932A (Standard)

• Rezoluție: 1 mV/1 mA
• Timp minim de staționare între 2 puncte arbitrare: 100 ms
• Funcții activate complet
• Interfețe de comunicare: USB Device, USB Host, LAN, I/O digital
• Ecran: LCD color tactil de 4,3 inch
• Protecție la supratensiune, supracurent și supratemperatură
• Ideal pentru aplicații care necesită performanță completă

DP932U (University)

• Rezoluție: 10 mV/1 mA (upgradabilă)
• Timp minim de staționare între 2 puncte arbitrare: 1000 ms (upgradabil)
• Opțiuni suplimentare: I/O digital
• Interfețe de comunicare: USB Device, USB Host, LAN, I/O digital (opțional)
• Ecran: LCD color tactil de 4,3 inch
• Prize de siguranță banana înlocuiesc posturile de legătură ale modelului DP932A
• Protecție la supratensiune, supracurent și supratemperatură
• Ideal pentru mediul educațional și cercetare

DP932E (E-commerce)

• Rezoluție: 10 mV/10 mA (upgradabilă)
• Interfețe de comunicare: USB Device, USB Host, LAN
• Ecran: LCD color tactil de 4,3 inch
• Ideal pentru aplicații de comerț electronic și utilizări mai puțin exigente
• Specificatii comune pentru toate modelele DP900
• Protecție la supratensiune, supracurent și supratemperatură

Zgomot redus de ondulație: <350μVrms / 2mVpp
Unul dintre avantajele sursei de alimentare liniară DC este ieșirea pură. În banda de frecvență de 20Hz-20MHz, indicele de zgomot și ondulație al DP900 este mai mic de 350μVrms sau 2 mVpp, având un design ultra-silențios, o ieșire mai pură și minimizând orice interferență asupra sarcinii. Oferă un semnal de înaltă puritate.

Timp de răspuns rapid la tranziții: < 50μs
O sursă de alimentare de înaltă calitate trebuie să facă față eficient sarcinilor variabile. DP900 are o capacitate de răspuns la tranziții de sub 50μs, ceea ce satisface nevoile utilizatorului pentru forme de undă cu tensiune variabilă rapid și asigură desfășurarea fără probleme a testelor.

Funcție precisă de generare a undelor arbitrare: 100ms
Timpul minim de menținere al funcției Arb al DP900 a fost crescut la 100ms, iar dispozitivul include o varietate de forme de undă de bază, permițând editarea și generarea liberă a acestora, simulând diferite scenarii de aplicație pentru testare.

Comutare serie-paralel cu o singură apăsare, testare flexibilă
Canalele 1 și 2 ale DP900 sunt echipate cu o funcție de comutare serie-paralel printr-o singură apăsare de buton. Dispozitivul poate furniza o tensiune de 64V în serie sau un curent de 6A în paralel. Elimină necesitatea cablajelor externe complicate și a comutărilor software, îmbunătățind eficiența testării.

O varietate de funcții, o gamă largă de aplicații
Sursa de alimentare liniară programabilă DC din seria DP900 oferă, de asemenea, diverse funcții precum analiza generală, analiza curentului pulsatoriu, monitorizare, declanșare etc. Este compatibilă cu setul de comenzi standard SCPI, oferind capabilități avansate de analiză și control, dincolo de simpla furnizare de energie.

Aspect modern, operare convenabilă
Ecranul tactil color de 4,3 inci suportă două moduri de utilizare: tactil și non-tactil. Interacțiunea fluidă prin ecranul tactil oferă o experiență mai bună în timpul testării.
