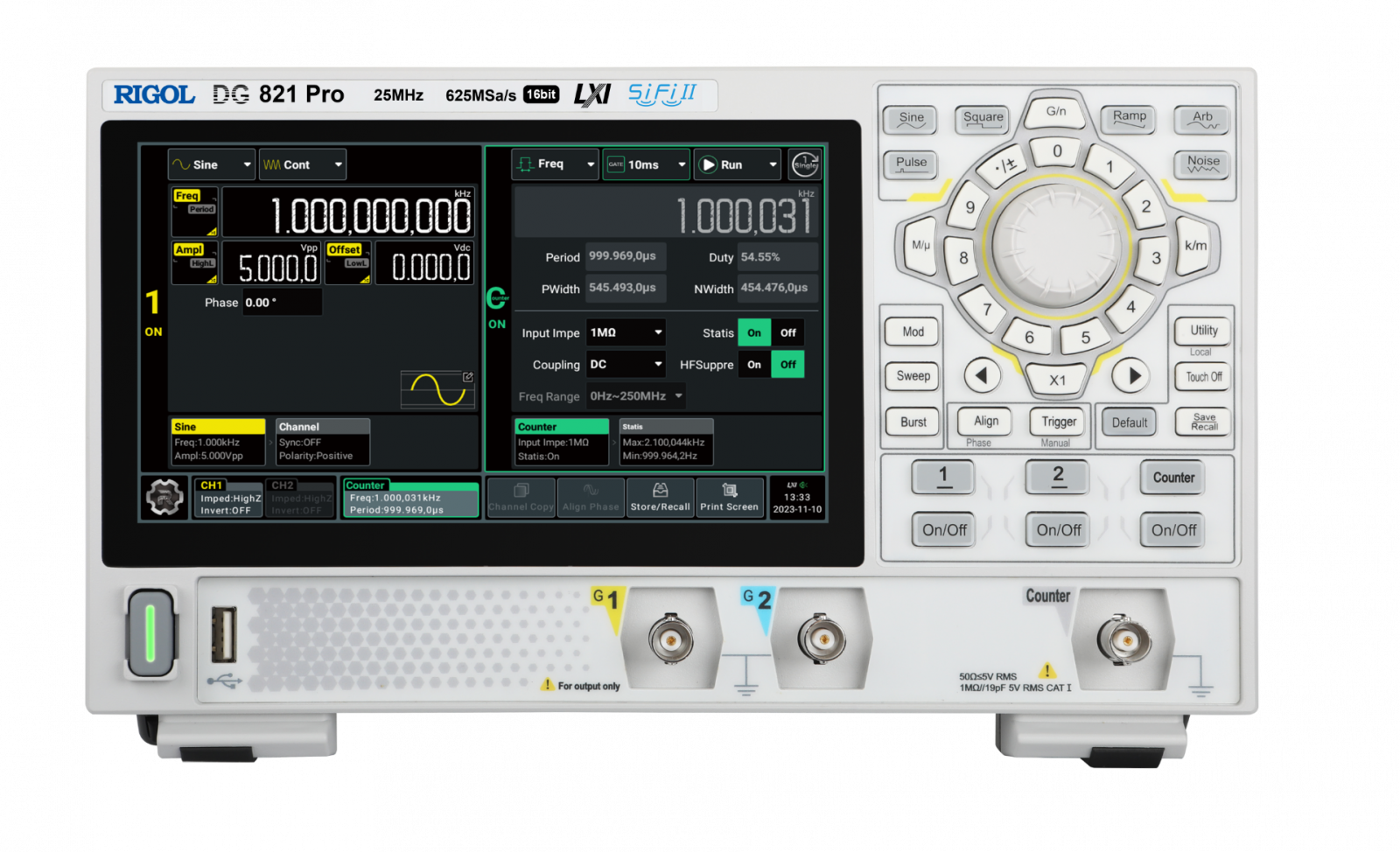

Rigol DG821 Pro - Generator semnal / functii arbitrare · 25 MHz · 1 canal · 625 MSa/s

     Seria DG800 Pro de generatoare de funcții/forme de undă arbitrare este un instrument plin de funcționalități, incluzând generator de funcții, generator de forme de undă arbitrare, generator de zgomot, generator de impulsuri, generator de armonici, modulator analogic/digital și frecvențmetru. Acesta oferă performanțe impresionante pentru dimensiunile sale, având o rată de eșantionare de 625 MSa/s, un timp de creștere de 3 ns, o rezoluție verticală de 16 biți și o lungime a formei de undă de până la 8 Mpts/canal.


Acuratețe remarcabilă
Rată de eșantionare maximă de 625 MSa/s, rezoluție verticală de 16 biți, ieșire de forme de undă mai precisă și o alegere rentabilă pentru sursele de semnal entry-level.

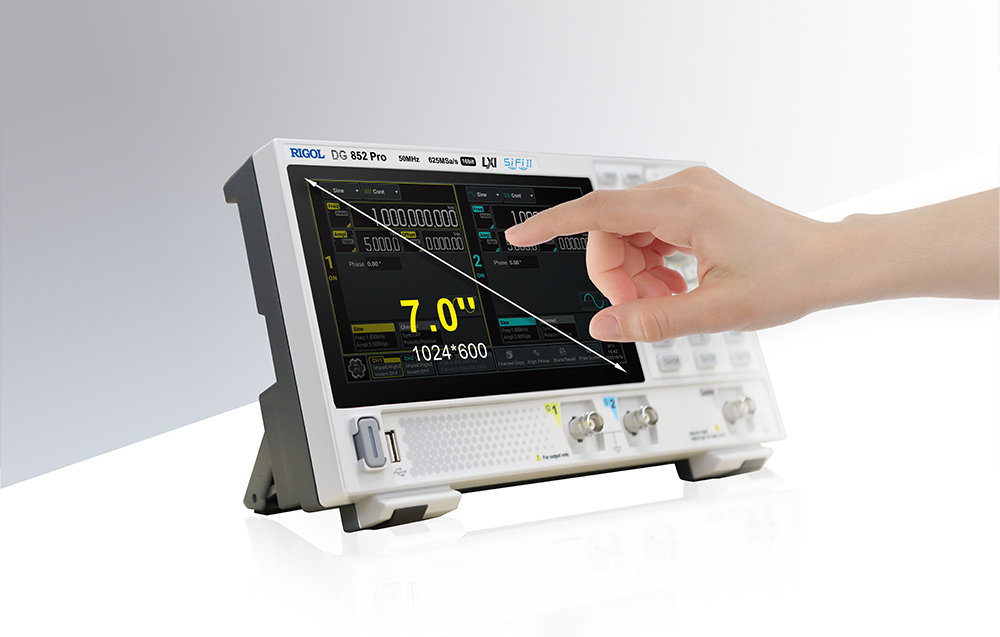

Ecran tactil color de 7 inci
Ecran tactil color de 7 inci, convenabil pentru setarea parametrilor, vizualizarea și editarea simultană a semnalelor pentru forme de undă pe două canale.

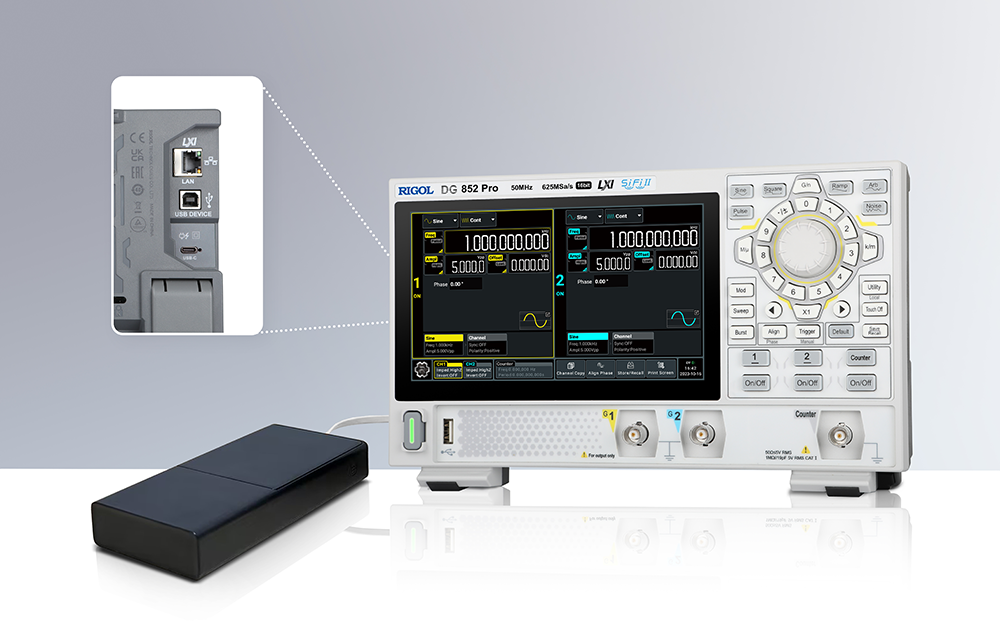

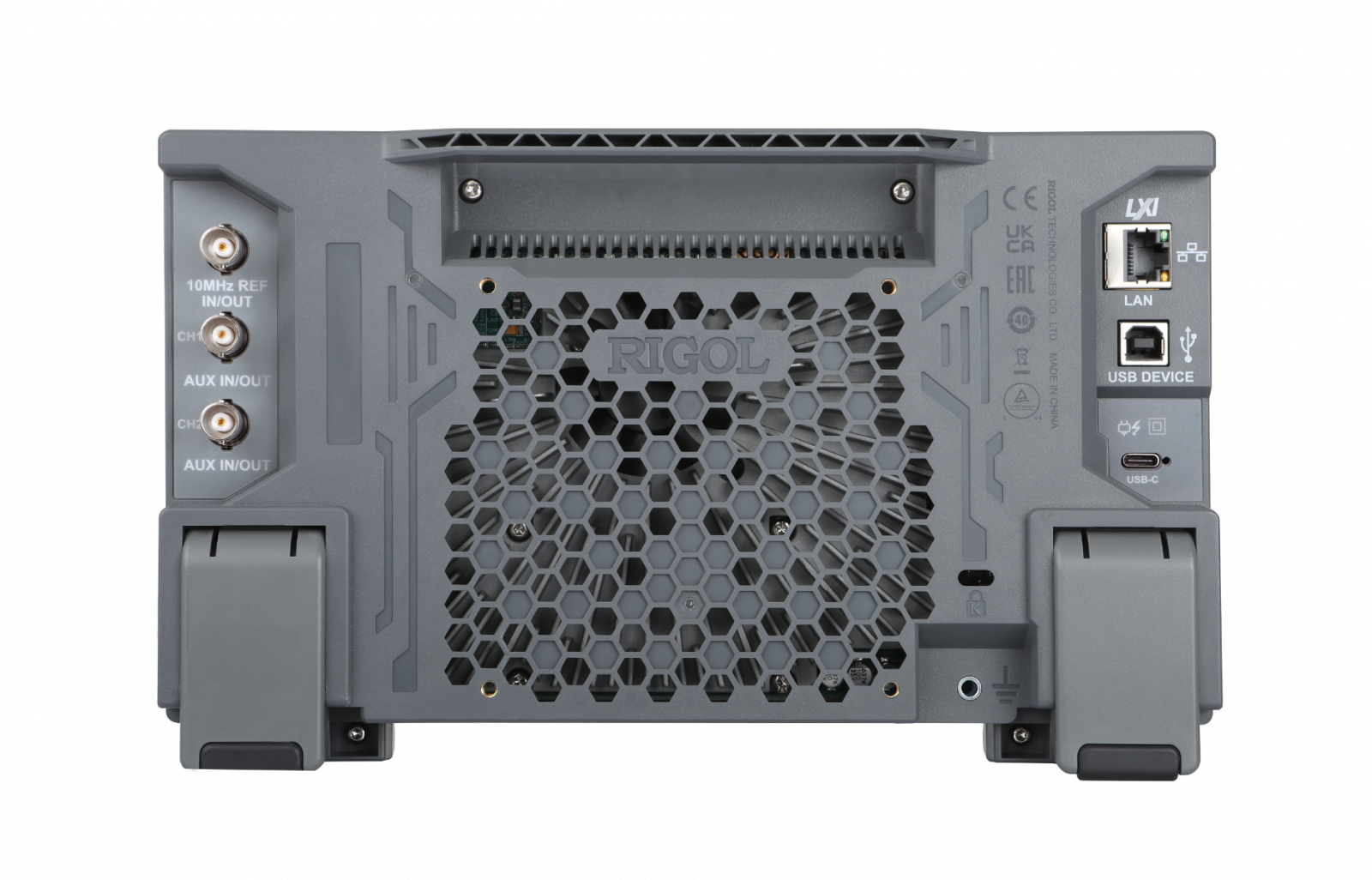

Conector Type-C integrat
Conectorul Type-C permite alimentarea DG800 Pro de la o sursă mobilă de energie, facilitând testarea la fața locului.

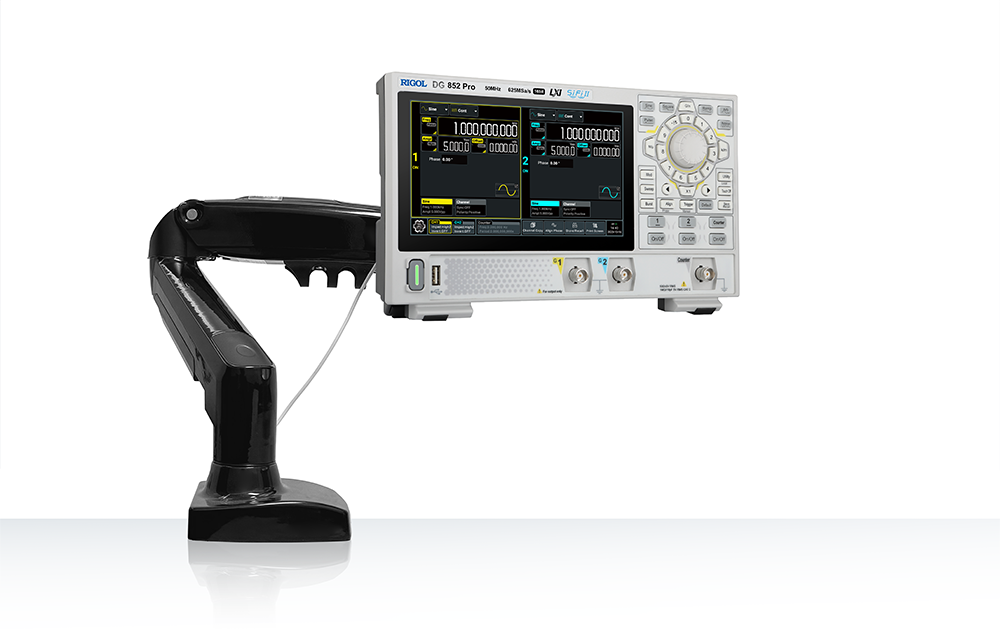

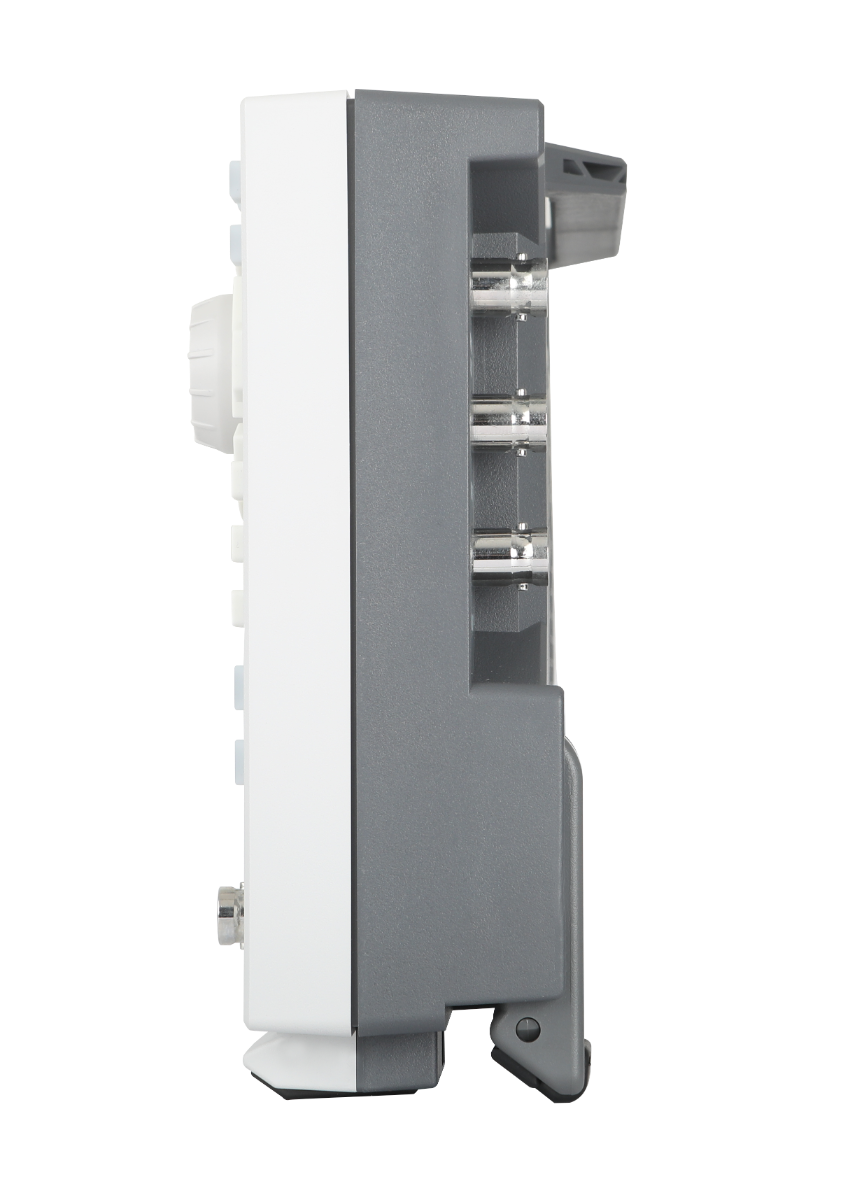

Design inteligent
Cu dimensiuni de 266 mm (lățime) x 165 mm (înălțime) x 63 mm (adâncime) și o greutate de doar 1,78 kg, DG800 Pro oferă un design ultraportabil. Dimensiunile compacte și suportul cu stand standard economisesc spațiu de lucru.

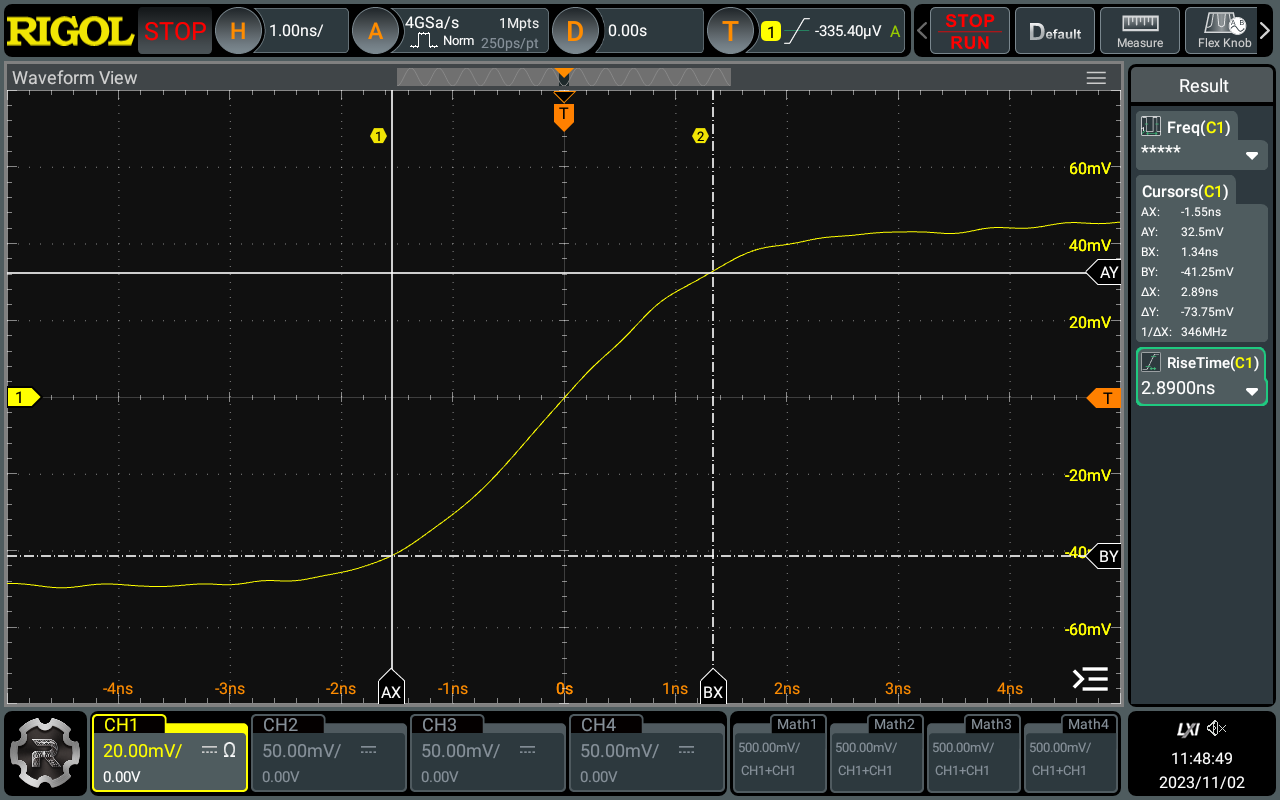

Margine de creștere rapidă
Ieșire de unde dreptunghiulare de 40 MHz și impulsuri ajustabile până la 25 MHz, cu un timp de creștere al formei de undă de doar 3 ns, satisfăcând cerințele diferitelor aplicații.

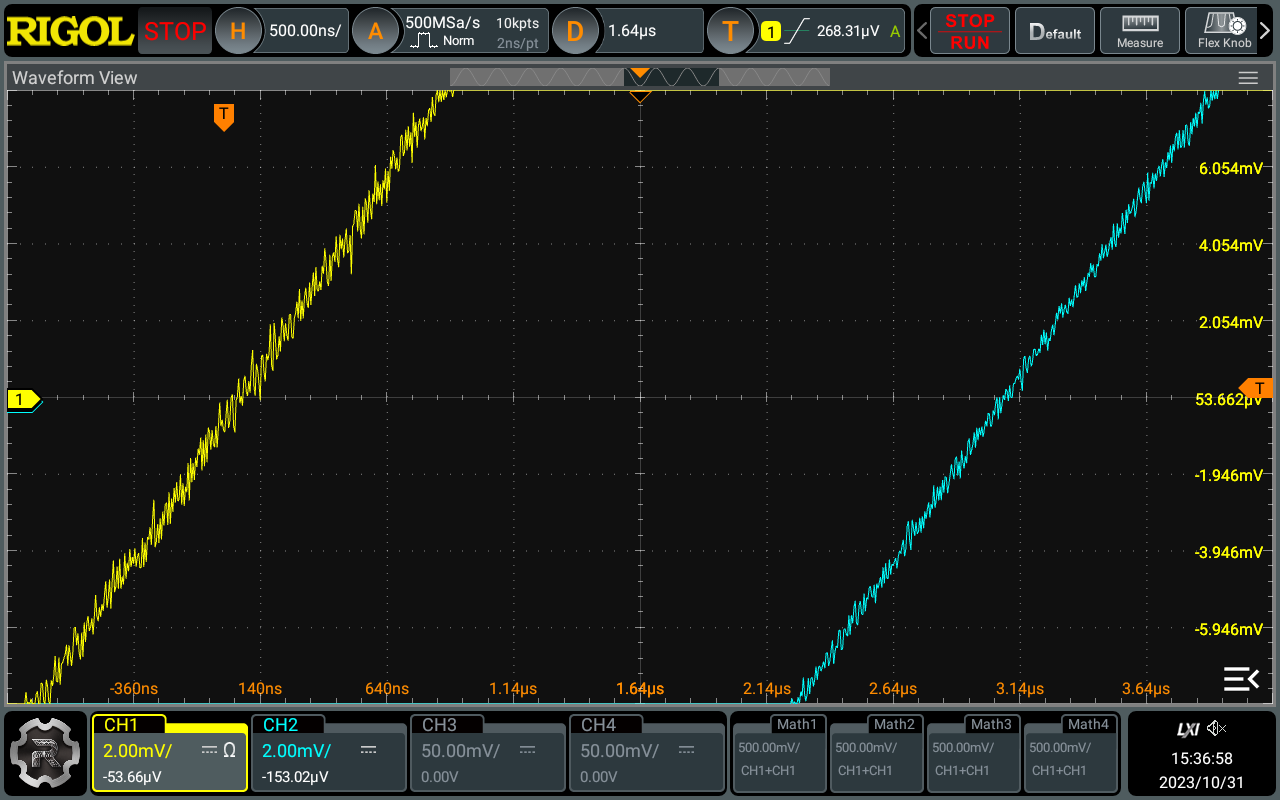

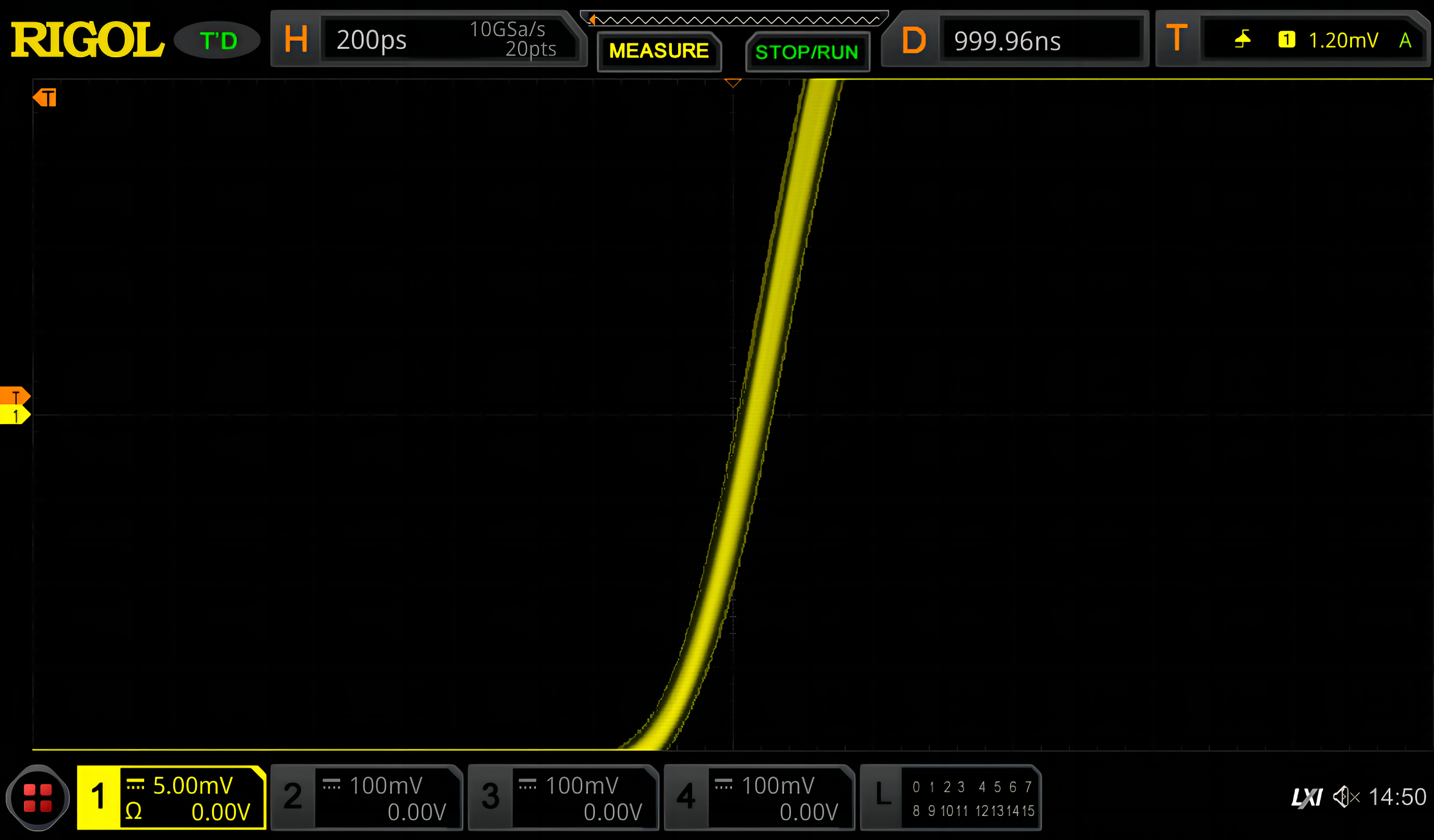

Jitter de semnal ultra scăzut
Bazată pe tehnologia SiFi II de la RIGOL, seria DG800 Pro poate genera orice formă de undă punct cu punct și restabili semnalele fără distorsiuni. Rata de eșantionare este ajustabilă cu precizie. Comparativ cu sursele de semnal DDS tradiționale, jitterul semnalului generat este mai mic, cu un jitter al semnalului de ieșire de doar 200 ps (rms).

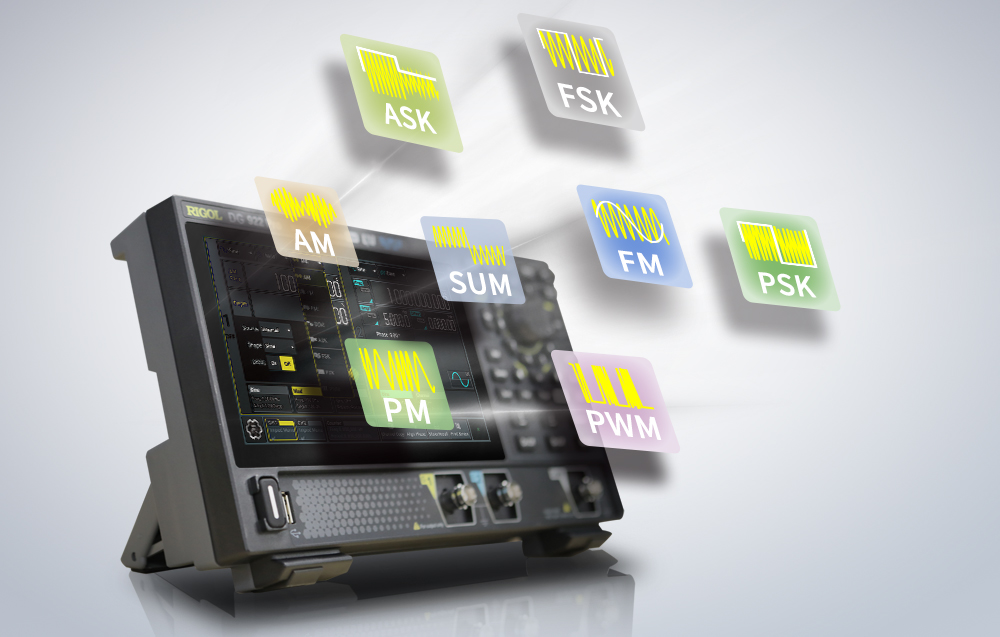

Funcții bogate de modulație
Suportă funcții avansate de modulație (AM, FM, PM, ASK, FSK, PSK, PWM, SUM etc.), satisfăcând cerințele scenariilor de aplicație precum principiile comunicației, controlul motoarelor și sursele de alimentare în comutație.

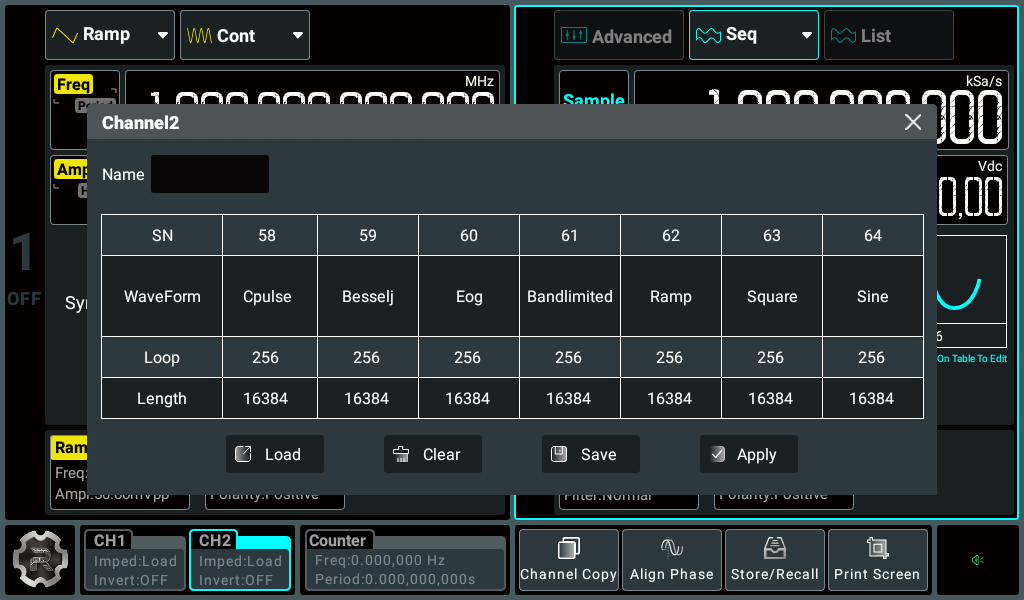

Funcția de secvență
Suportă până la 64 de evenimente de forme de undă, 256 de repetări și posibilitatea de a încărca mai multe cazuri de test într-o secvență care necesită execuție succesivă. Aceasta îmbunătățește considerabil eficiența testării prin comutarea fără întreruperi a cazurilor de test.

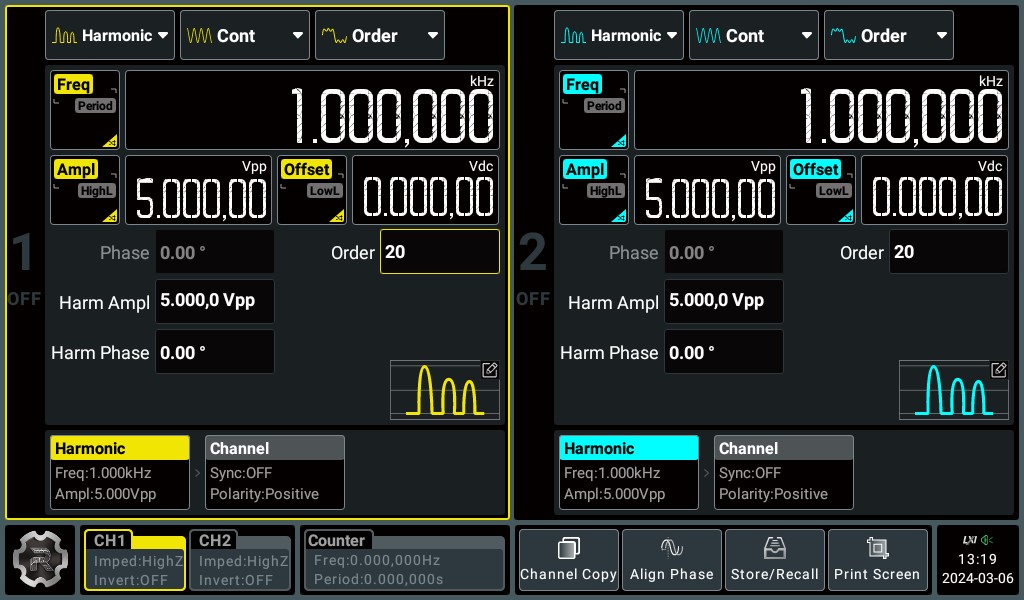

Funcție de generare armonică de ordinul 20
Până la 20 de funcții integrate de stivuire a formelor de undă oferă o metodă de măsurare mai precisă pentru testarea performanței filtrelor de ordin înalt, amplificatoarelor și altor dispozitive.

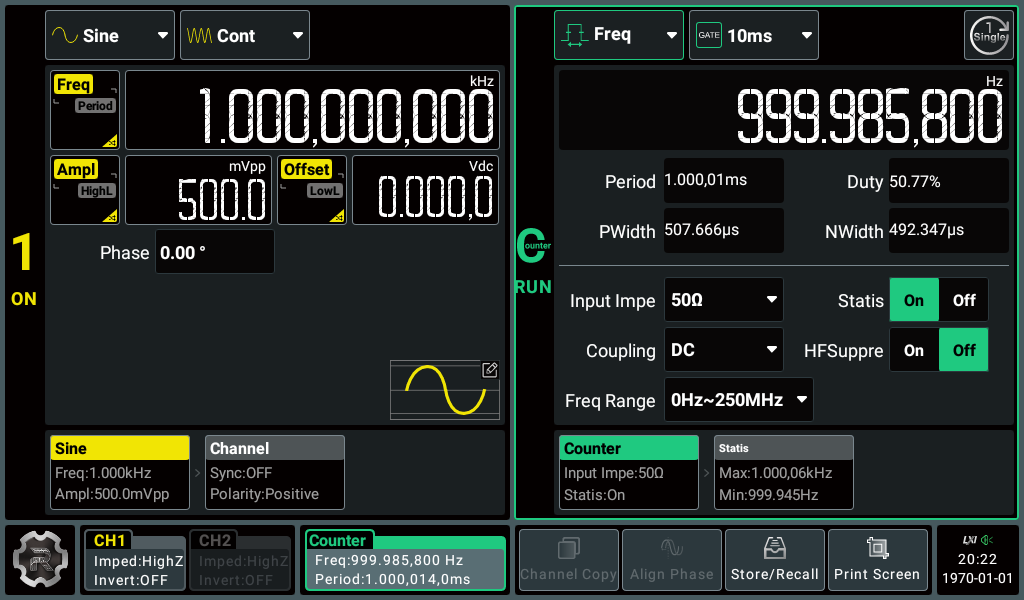

Frecvențmetru de înaltă rezoluție
Un frecvențmetru pe 7 cifre cu o frecvență maximă de 500 MHz, capabil să măsoare parametri precum frecvența, perioada, factorul de umplere, durata impulsurilor pozitive și negative ale semnalelor de intrare externe și să sprijine analiza statistică a rezultatelor măsurătorilor.
