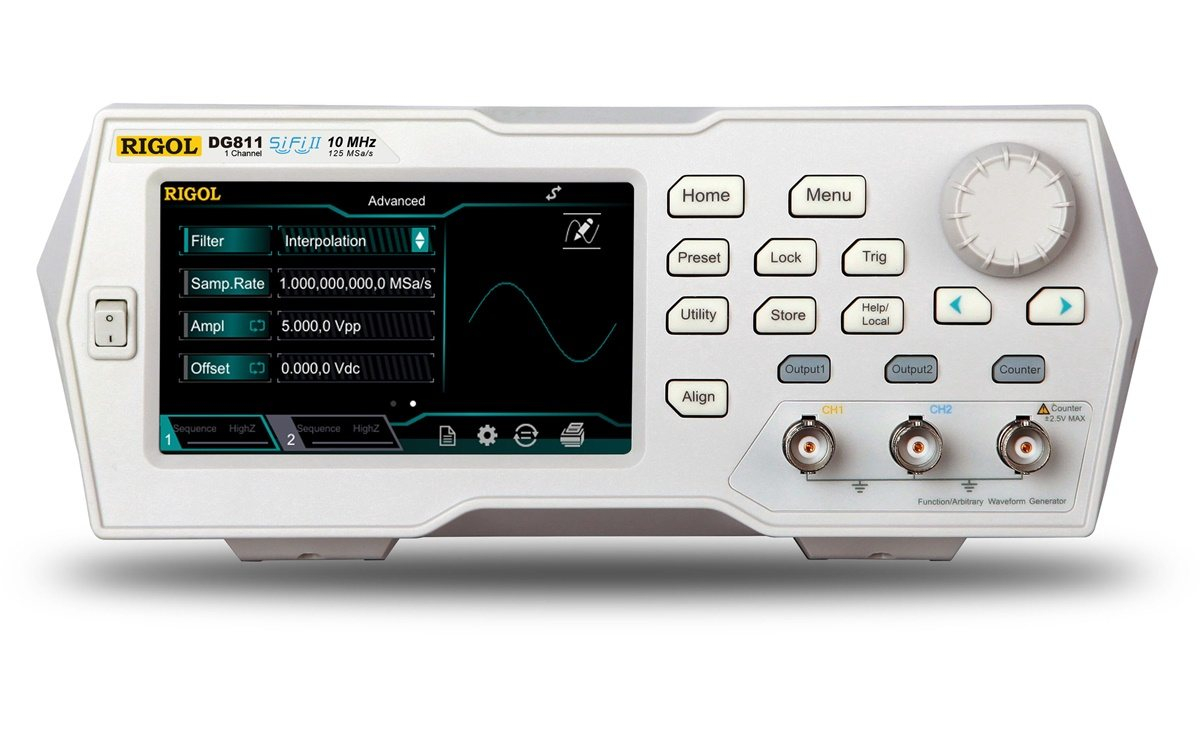

Rigol DG811 - generator semnal/functii arbitrare · 10MHz · 1 canal · 125 MSa/s

Generatoare de semnal / funcții arbitrare cu rezoluție înaltă, tehnologie SiFi II

     Seria DG800 redefinește standardele generatoarelor de forme de undă arbitrara, integrând capabilități avansate precum rezoluția înaltă pe 16 biți, controlul intuitiv prin ecran tactil și un design silențios, fără ventilator, în cea mai accesibilă linie de produse. Prin adăugarea tehnologiei SiFi II de eșantionare punct-la-punct și a unei memorii arb de 2 MPts, seria DG800 oferă un generator puternic și economic, ideal atât pentru studenți, cât și pentru ingineri.

Fidelitate îmbunătățită a semnalului

     Generatoarele din seria DG800 extind rezoluția semnalului de ieșire la 16 biți. Având de 4 ori mai multe opțiuni de tensiune de ieșire comparativ cu generatoarele tradiționale de 14 biți, DG800 reproduce mai fidel orice formă de undă, îmbunătățind astfel fidelitatea și performanța semnalului.

Ușor de configurat și utilizat

     Controlul prin ecran tactil, cu funcții de atingere și glisare, combinat cu selectorul multifuncțional, simplifică găsirea și actualizarea setărilor pentru formele de undă. Comutați între canale, configurați fiecare canal și încărcați funcții standard sau forme de undă arbitrare cu ușurință.

Personalizați complet conținutul de bandă largă al formelor de undă

     Oferă flexibilitate maximă în reprezentarea semnalelor prin opțiuni de filtrare precum step, smooth și interpolare. Aceste opțiuni, integrate în secvențierea avansată a semnalelor, vă permit un control precis asupra atenuării semnalului ales. Combinați aceste opțiuni flexibile de redare sau utilizați funcția Edge Time în modul de interpolare pentru a personaliza extinderea componentelor de bandă largă din cadrul unui semnal.

Combinați semnalele rapid și ușor pentru aplicații avansate

     Creați și combinați secvențe complexe de semnale pentru emulare sau analiza defectelor cu o simplă atingere. Îmbinați cicluri de diferite tipuri de forme de undă, inclusiv tonuri duale, forme de undă arbitrare și zgomot, pentru a reproduce o gamă largă de semnale de testare. Seria DG800 oferă, de asemenea, capacitatea de a genera secvențe RS232 și Secvențe de Biți Pseudo-Aleatori (PRBS), care pot fi utilizate în cadrul unei secvențe de testare pentru aplicații avansate. Acum puteți crea secvențe complete de testare direct de pe panoul frontal, pentru forme de undă care anterior necesitau control interactiv de pe PC, economisind timp și bani.

Generați semnale mai lungi fără pierderea calității semnalului

     Cu o memorie de până la 8 milioane de puncte (opțional) pentru forme de undă arbitrare, seria DG800 permite inginerilor să dezvolte secvențe de testare complete care reproduc cu acuratețe semnale de lungă durată și viteză mare. Combinați această capacitate cu funcțiile de secvențiere pentru a crea tipuri de semnale dinamice, care pot fi generate interactiv de pe panoul frontal. Cu o formă de undă arbitrară completă de 8 milioane de puncte, DG800 poate eșantiona la o rată de 60 MSa/s utilizând tehnologia SiFi II, permițând emularea a peste 100 de milisecunde de semnal cu rezoluție de 16 biți, fără întreruperi sau repetări.
