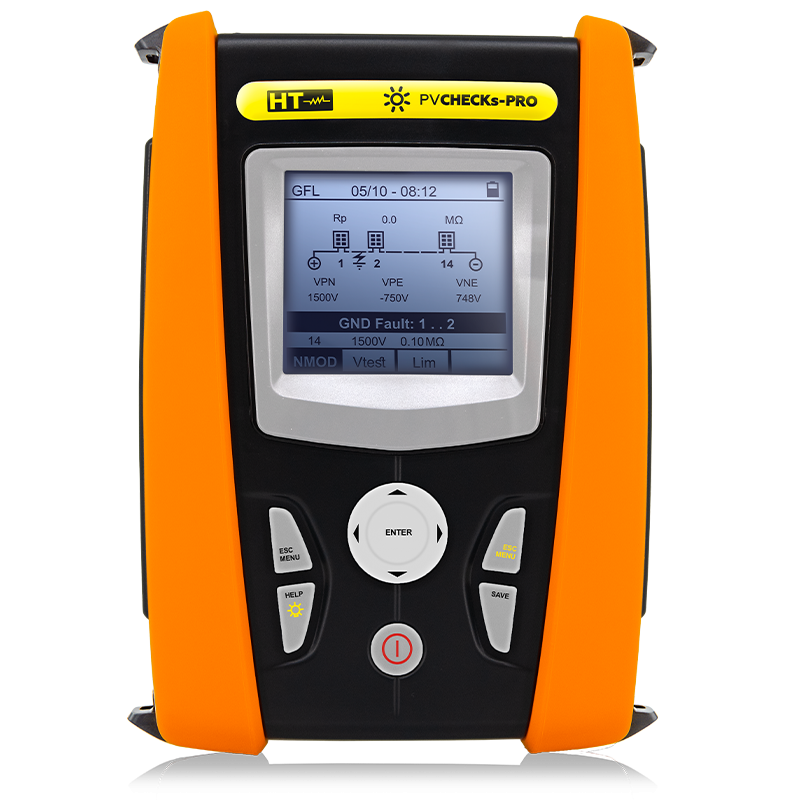

HT-Instruments - PVCHECKs-PRO – Instrument avansat pentru verificarea siguranței electrice și depanare în sistemele fotovoltaice

     Dispozitivul multifuncțional PVCHECKs-PRO permite realizarea rapidă și sigură a testelor de siguranță electrică necesare pentru partea DC a unui sistem fotovoltaic, precum și controlul funcțional al tensiunii în gol (Voc) și al curentului de scurtcircuit (Isc) al modulelor sau stringurilor, conform standardului IEC/EN62446.

     În ceea ce privește testele de siguranță electrică, PVCHECKs-PRO aduce o inovație reală: funcția DUAL permite măsurarea rezistenței de izolație a unui modul, a unei stringuri sau a întregului câmp fotovoltaic fără a fi necesar un comutator extern pentru scurtcircuitarea bornelor pozitive și negative.

     De asemenea, PVCHECKs-PRO permite verificarea funcționalității conexiunilor și stringurilor dintr-un câmp fotovoltaic, conform prevederilor standardului IEC/EN62446, prin măsurarea tensiunii în gol și a curentului de scurtcircuit în condiții de operare (OPC) și raportare la condițiile standard (STC). Cu ajutorul accesoriilor opționale SOLAR03 și HT305, poate realiza măsurarea iradianței și oferă rezultate imediate, atât în valori absolute cât și prin comparație cu stringurile testate anterior.

Functionalitati:

• Continuitatea conductoarelor de protecție cu un curent de test de 200mA
• Tensiune în gol (Voc) pentru module și stringuri PV – până la 1500V
• Curent de scurtcircuit (Isc) pentru module și stringuri PV – până la 40A
• Test de izolație pentru stringuri/câmpuri PV cu tensiuni de test de 250, 500, 1000 și 1500VDC
• Utilizare unitate SOLAR03 cu conexiune Bluetooth
• Măsurare frontală a iradianței cu celulă solară de referință – prin unitatea remote SOLAR03
• Măsurarea temperaturii celulei și a mediului ambiant – cu SOLAR03
• Măsurarea indicelui de polarizare (P.I.)
• Raport de absorbție dielectrică (D.A.R.)
• Funcție GFL – localizarea poziției defectului în string

Specificații tehnice

• Display: LCD custom, 240x240 px, cu iluminare de fundal
• Alimentare: 6 baterii alcaline 1.5V tip LR6 (AA)
• Oprire automată: după 5 minute de neutilizare
• Memorie internă: până la 999 teste
• Interfață PC: optic/USB și Wi-Fi
• Siguranță electrică: conform IEC/EN61010-1
• Siguranță accesorii: conform IEC/EN61010-031
• Standarde de măsurare: IEC/EN62446, IEC/EN61557-2 și -4
• Izolație: dublă izolație
• Nivel de poluare: 2
• Categorie de supratensiune: CAT III 1000VAC / CAT III 1500VDC față de pământ
• Tensiune maximă între intrări: 1000VAC / 1500VDC
• Dimensiuni: 235 x 165 x 75 mm
• Greutate (cu baterii): 1.2 kg
