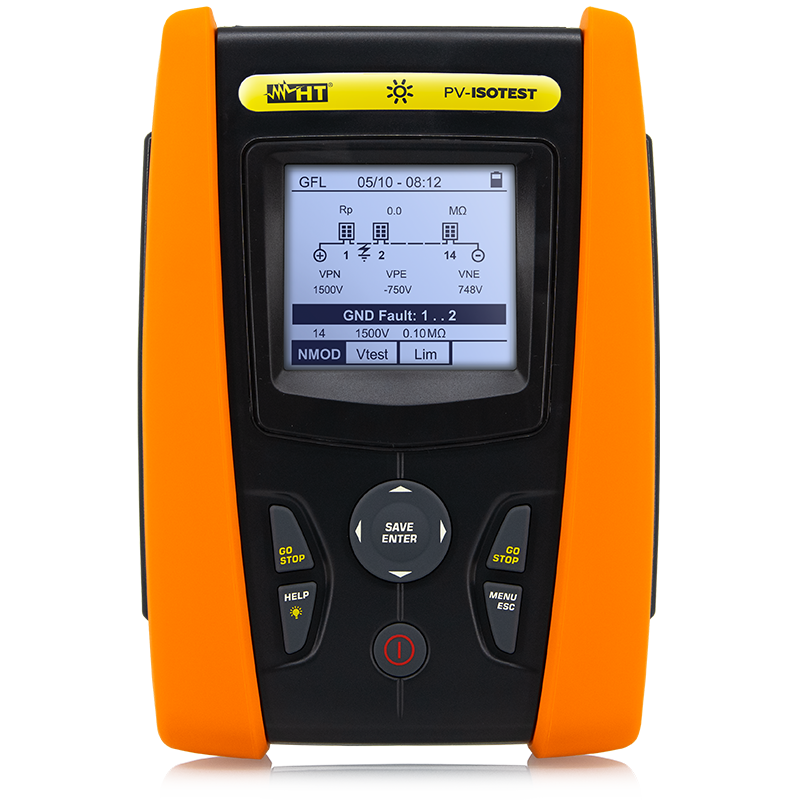

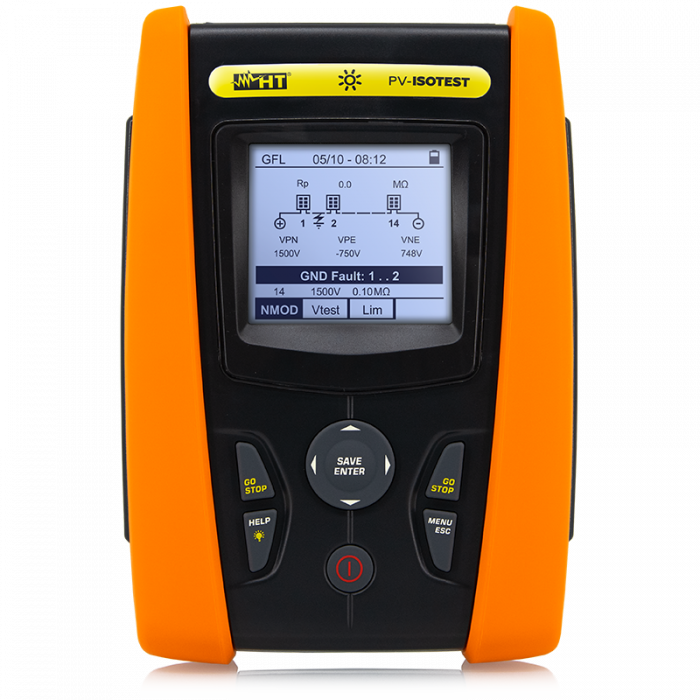

HT-Instruments PV-ISOTEST – Tester multifuncțional pentru verificarea siguranței electrice și depanare în sisteme fotovoltaice până la 1500V DC

PV-ISOTEST este un instrument inovator, capabil să efectueze măsurători ale rezistenței de izolație pentru module, stringuri sau întregul câmp fotovoltaic, la tensiuni de până la 1500VDC, conform standardului IEC/EN62446.

Prin funcția avansată GFL (Ground Fault Locator), dispozitivul poate identifica cu precizie poziția unui defect de izolație într-o stringură, cauzat de infiltrații de apă, umiditate sau deteriorări mecanice ale cablajului.

Funcții principale:

• Măsurare izolație până la 1500VDC
• Localizare precisă a modulului cu defect în string, cu funcția GFL
• Verificare continuitate conductori de protecție cu 200mA

PV-ISOTEST – Inovație reală în testarea sistemelor fotovoltaice

     PV-ISOTEST reprezintă o veritabilă inovație în domeniul instrumentelor pentru verificarea și testarea sistemelor fotovoltaice. Acesta măsoară rezistența de izolație a unui singur modul, a unei stringuri sau a întregului câmp fotovoltaic, până la 1500VDC, conform standardului IEC/EN62446.

     Spre deosebire de testerele tradiționale, care necesită un comutator dedicat pentru scurtcircuitarea bornelor pozitive și negative ale modulului/stringului/câmpului testat, PV-ISOTEST elimină complet necesitatea utilizării unui dispozitiv extern. Toate măsurătorile sunt realizate autonom și în deplină siguranță.

     În plus, cu ajutorul funcției inovatoare GFL (Ground Fault Locator), instrumentul identifică poziția exactă a unui defect de izolație într-o stringură, cauzat de infiltrații de apă sau umiditate.




Funcții principale PV-ISOTEST:

• Continuitatea conductorilor de protecție cu curent de test 200mA
• Măsurare rezistență de izolație cu tensiuni de test: 250, 500, 1000, 1500VDC
• Măsurare tensiune DC până la 1500V
• Măsurare tensiune AC TRMS până la 1000V
• Teste de izolație în modurile DUAL și TIMER
• Funcție GFL – localizare defecte de izolație pe stringuri
• Calcul parametri: PI (Index de Polarizare) și DAR (Raport Absorbție Dielectrică)
• Afișare rezultat: OK / NOT OK pentru fiecare test
• Conformitate cu standardele IEC/EN61557-2-4
• Memorie internă și port USB pentru conectare la PC
• Asistență integrată pe ecran, pentru operare facilă

Caracteristici tehnice PV-ISOTEST

• Display: LCD 128x128 px, cu iluminare de fundal
• Alimentare: 6x baterii alcaline 1.5V tip AA (LR06) sau 6x baterii NiMH reîncărcabile 1.2V tip AA
• Oprire automată: după 5 minute de inactivitate
• Memorie internă: până la 999 teste
• Interfață PC: conexiune optic/USB
• Siguranță echipament: conform IEC/EN61010-1
• Siguranță accesorii: conform IEC/EN61010-031
• Standard măsurători: IEC/EN62446-1
• Izolație: dublă izolație
• Nivel de poluare: 2
• Categorie de supratensiune: CAT III 1500VDC; CAT III 1000VAC; Max. 1500VDC / 1000VAC între borne
• Dimensiuni: 235 x 165 x 75 mm
• Greutate (cu baterii): 1,2 kg
